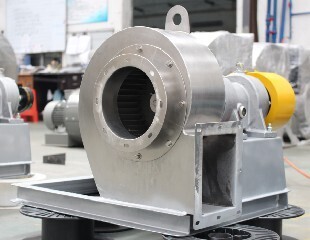

高壓離心通風機是強對流全氫罩式爐的重要設備，高壓離心通風機也是強對流技術的核心設備和起點。

高壓離心通風機的葉輪固定在電機的輸出軸端，軸和葉輪由帶有普通扁螺母和鎖緊件的錐形體固定。

電機上部的專用法蘭通過螺栓與爐膛中 心的下法蘭連接。電機包裹有一個特殊的封閉水套，與爐膛的另一個大中 心法蘭密封連接。

氫氣通過電機上端蓋沿風機軸周圍間隙進入爐膛，電機內充入與爐膛相同的氫氣保護氣體。

在電機上部安裝一個導葉，形成一個小風扇，具有離心作用，可以從下端通過特殊的封閉水套內側和電機定子與轉子之間泵送氫氣，從而形成電機內外冷 卻循環系統，可以充分冷 卻電機，清潔其空間氣體，為鋼板表面質量和安 全生產提供重要保證。

散熱片焊 接在冷 卻水套內，以增加冷 卻面積。散熱片圍繞在電機周圍，可以充分冷 卻電機及其軸承。

爐內溫度越高，氫氣保護氣體密度越低，風機功耗越低，所以風機功耗較小。選擇22 kW功率，能適應全氫保護氣體。

這種高壓離心通風機是目前較為先進的結構形式，具有以下突出優點:

 (1)連接風機和爐膛的軸承不需要密封。電機包裹有封閉的水套，通過螺栓與爐膛密封連接，將爐內容易漏氫或吸引外界空氣的動密封改為靜密封結構。這一新技術從根本上解決了爐平臺循環風機軸泄漏的關鍵問題，對利用全氫作為保護氣體具有更重要的意義。

 (2)整個高壓離心通風機工作在高溫環境下，閉式冷 卻水套結構合理，效果好。

 (3) 高壓離心通風機采用變頻電機，可無及變速。

 (4) 高壓離心通風機結構簡單，維護工作量減少，使用壽命長。
